SRH　内径大穴チャック

内径大穴スクロールチャック
3ツ爪・5ツ爪・6ツ爪タイプがあります。
分割爪タイプ・硬爪・生爪付
全面取付
チャック本体の内径が大きいので長尺大物ワークも把握することができます。
5ツ爪タイプ、さらに6ツ爪タイプはパイプ状の薄物ワークもヒズミ少なく確実に把握することができます。

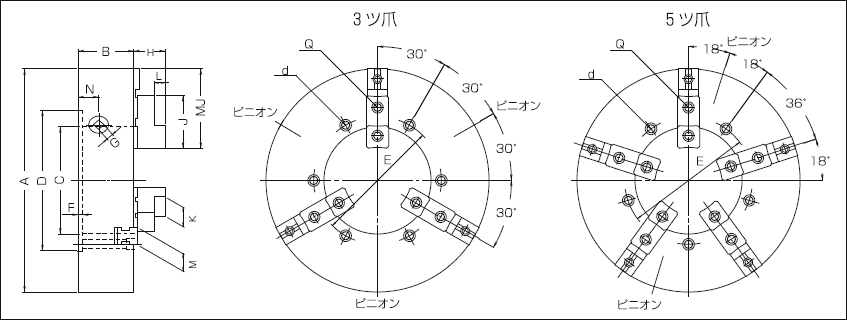

寸法図

寸法表

型　式	タイプ	A	B	C	D (H6)	E	F	H	J	K	L	M	N	G	Q 爪ボルト	d 取付ボルト	図面PDF
SRH-500	3ツ爪	500	125	240(250)	315	286	7	70	114 <176>	50	24	45	46.5	17	6-M16×45	6-M16×130
SRH-630	3ツ爪	630	145	320(330)	400	370	8	79	127 <205>	50	25	50	53.5	22 六角	6-M20×50	6-M16×150
SRH-500-5J	5ツ爪	500	125	240(250)	315	286	7	70	114 <176>	50	24	45	46.5	17	10-M16×45	5-M16×130
SRH-630-5J	5ツ爪	630	145	320(330)	400	370	8	79	127 <205>	50	25	50	53.5	22 六角	10-M20×50	5-M16×150
SRH-500-6J	6ツ爪	500	125	240(250)	315	286	7	70	114 <176>	50	24	45	46.5	17	12-M16×45	6-M16×130
SRH-630-6J	6ツ爪	630	145	320(330)	400	370	8	79	127 <205>	50	25	50	53.5	22 六角	12-M20×50	6-M16×150

C寸法(　)内は切削可能最大穴径
J寸法<　>内は下爪の寸法

仕　様

型　式	最大ハンドルトルク N・m(kgf・m)	最大静的把握力 kN(kgf)	把握範囲		適合生爪	質量（使用重量） kg	GD² N・m(kgf・m)	許容最高回転数 min⁻¹(r.p.m)
型　式	最大ハンドルトルク N・m(kgf・m)	最大静的把握力 kN(kgf)	外径φmm	内径φmm	適合生爪	質量（使用重量） kg	GD² N・m(kgf・m)	許容最高回転数 min⁻¹(r.p.m)
SRH-500	313.9(32)	73(7,400)	88～409(571)	190～371(533)	STJ500	120	181(18.5)	800
SRH-630	372.7(38)	80(8,200)	155～525(706)	260～472(652)	STJ630	200	489(50.0)	700
SRH-500-5J	313.9(32)	73(7,400)	88～409(571)	190～371(533)	STJ500-5J	125	188(19.2)	750
SRH-630-5J	372.7(38)	80(8,200)	155～525(706)	260～472(652)	STJ630-5J	206	504(51.4)	650
SRH-500-6J	313.9(32)	73(7,400)	88～409(571)	190～371(533)	STJ500-6J	150	192(19.6)	700
SRH-630-6J	372.7(38)	80(8,200)	155～525(706)	260～472(652)	STJ630-6J	250	511(52.2)	600

把握範囲について、（　）内まで把握は可能ですが推奨しておりません。
