TV ジグチャック

寸法図

仕様・寸法表
型 式爪ストローク
(直径)
最大把握径
(生爪)
最大ハンドルトルク
N・m(kgf・m)
最大把握力
kN(kgf)
重量
kg
A φBC φD φEF φ3-GH
TV-0322964.4(0.45)9.8(1,000)2.087461660H6373M654.9
TV-04281207.8(0.8)15.6(1,600)4.0112582480H6495M869.6
TV-05341449.3(0.95)22.5(2,300)5.71326032100H64115M879.4
TV-064217618.3(1.87)29.3(3,000)8.51676644130H65147M1099.0

型 式WJKL2-M2-N φOPQRSTmax U minV(ダストカバー厚)図面PDF
TV-03663.814.211M44612124322229.218.21.6
TV-04780.418.514M54.5714165225237.523.51.6
TV-05790.522.016M658161961322.545.028.02.0
TV-06811227.019M86.510202274322.555.034.02.0

4連 寸法図


4連 寸法表
型 式適用チャックABCDEFGHIJ質量 kg
TV-03-4PTV-03245210223117010552.513462212.5
TV-04-4PTV-04305270279138513567.516582625.5
TV-05-4PTV-05350310324139516075206034.539.0
TV-06-4PTV-064404004101511521095256634.566.0

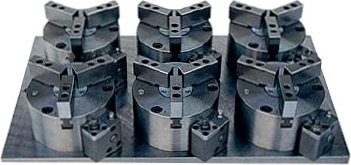

6連 寸法図


6連 寸法表
型 式適用チャックABCDEFGHIJ質量 kg
TV-03-6PTV-03350210328117010552.513462218.3
TV-04-6PTV-04440270414138513567.516582637.6
TV-05-6PTV-05510310484139516075206034.557.2
TV-06-6PTV-066504006201511521095256634.5101

生爪(標準付属)S45C
寸法図


寸法表
型 式適用チャックABCD φE φFGH
STJ-03TVTV-034312224.5825124
STJ-04TVTV-045216255.5931144.5
STJ-05TVTV-056219326.510.536.5165
STJ-06TVTV-067422328.513.545206.5

硬爪(オプション)
寸法図


寸法表
型 式適用チャックABCD φE φFGHIJK
HTJ-03TVTV-033912204.582212411.5115.5
HTJ-04TVTV-0447.516245.5928144.515.5146.5
HTJ-05TVTV-0555.518286.510.53316518.516.57.5
HTJ-06TVTV-0668.522328.513.540.5206.521.5208

寸法図

硬爪把握範囲
型 式外径把握 min-max内径把握 min-max
UVWXYZ
HTJ-03TV5-2715-3748-7070-9230-5152-73
HTJ-04TV6-3422-5058-8686-11439-6667-94
HTJ-05TV7-4127-5068-102101-13547-8179-112
HTJ-06TV8-5032-7486-128126-16855-9694-134

参考資料
チャックの操作は付属の手動ハンドルでも可能ですが、着脱時間の短縮や把握力を均一にするためにも、パワーレンチでのご使用を推奨致します。
一例としてA社の充電式ドリルドライバー(9.6V・5段トルク調整付・回転数1000r.p.m)を用いた時の把握力と着脱回数を下表にまとめておりますので、ご参考にしてください。
※電動工具メーカーによりクラッチ作動トルクの設定は異なりますのでご注意ください。
チャックサイズTV-03TV-04TV-05TV-06
クラッチ作動トルク N・cm(kgf.cm)147(15)294(30)294(30)392(40)392(40)490(50)392(40)490(50)
(1)把握力     kN(kgf)4.9(500)9.3(950)8.8(900)14.2(1,450)12.7(1,300)21.1(2,150)16.7(1,700)25.4(2,600)
(2)着脱回数       255220220205205150205150
※(1)標準生爪を用い、締め付け時のラチェッティング時間を約1秒として操作した時の値です。
※(2)ワーク着脱時の爪のストロークは直径で約1㎜、バッテリーはフル充電で連続して操作した時の回数です。
